| 驅動形式 | 直行程 |
|---|---|
| 驅動電壓 | AC 220V（AC380V,DC24V）±10% /50Hz,DC24V |
| 輸入信號 | 4-20mA；0-10mA；0-5;1-5V；0-10V |
| 輸出信號 | 4-20mA；0-10mA；0-5;1-5V；0-10V |
| 基本誤差 | ±1.0%（以額定行程的百分?jǐn)?shù)表示） |
| 靈敏度 | 0.5-2%可調（以額定行程的百分?jǐn)?shù)表示） |
| 防護等級 | IP67 |
| 防爆形式 | 標準型(不防爆) |
PS型電動執行器是電動單元組合儀表DDZ系列中的執行單元產品之一，執行機構與調節閥本體構成電動調節閥，是工業過程測量和控制的系統中的執行調節機構；它內置伺服放大器，接收標準4-20mA信號，以AC220V或：AC380V AC24V DC24V等電源為動力，采用永磁直流電機為驅動電機，微處理數字控制電路和機械傳動組合成一種科技創新的智能化儀表。
PS型系列電子式直行程電動執行機構具有體積小、重量輕、力矩大、噪聲低、精度高、運行平穩、抗干擾性強、防護等級高等優點， 被廣泛應用于石油、化工、冶金、電站、輕紡、食品、醫藥、飲料等工業部門中。
1.智能化—以微處理為核心控制器，實現多功能。
2.一體化—具有機電儀一體化設計思想，結構合理。
3.系列化—執行機構輸出力選擇范圍多，與閥門連接方式多樣化。
4.輕量化—產品體積小重量也明顯減小，另外材料采用輕金屬后使執行機構的重量減輕。
5.操作便—實現閥門位置的自動定位，大大方便操作人員的煩瑣調試。
6.精度高—傳動全部采用小齒隙高精度齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。
7.電機好—驅動電機采用高性能稀土磁性材料制作的永磁直流電機，運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等特點。
| 環境溫度 | -25℃～65℃； |
| 相對濕度 | ≤95%； |
| 電源電壓 | AC 220V（AC380V,AC24V）±10% /50Hz,DC24V |
| 基本誤差 | ±1.0%（以額定行程的百分?jǐn)?shù)表示） |
| 靈敏度 | 0.5-2%可調（以額定行程的百分?jǐn)?shù)表示） |
| 輸入信號 | 4-20mA；0-10mA；0-5;1-5V；0-10V |
| 輸出信號 | 4-20mA；0-10mA；0-5;1-5V；0-10V |
| 輸入阻抗 | 250Ω |
| 輸出阻抗 | <600Ω |
| 防護等級 | IP67 |
| 標準 型號 |
推力 (kN) |
速度 (mm/s) |
大行程 | 電源 | 電機 率（W） |
電機保護 | 手動 操作 |
防護等級 | 重量 |
| PSL-202 | 2.0 | 0.8 | 50 | 按要求 | 20 | 允許堵轉 | 手輪 | IP67 | 7.5 |
| PSL-204 | 4.0 | 0.8 | 50 | 按要求 | 40 | 允許堵轉 | 手輪 | IP67 | 7.7 |
| PSL-208 | 8.0 | 0.8 | 65 | 按要求 | 60 | 允許堵轉 | 手輪 | IP67 | 9.6 |
| PSL-210 | 10.0 | 0.8 | 65 | 按要求 | 80 | 允許堵轉 | 手輪 | IP67 | 9.8 |
| PSL-312 | 12.0 | 1.0 | 100 | 按要求 | 100 | 允許堵轉 | 手輪 | IP67 | 22.0 |
| PSL-316 | 16.0 | 1.0 | 100 | 按要求 | 120 | 允許堵轉 | 手輪 | IP67 | 22.4 |
| PSL-320 | 20.0 | 1.0 | 100 | 按要求 | 140 | 允許堵轉 | 手輪 | IP67 | 23.0 |
| PSL-325 | 25.0 | 1.0 | 100 | 按要求 | 160 | 允許堵轉 | 手輪 | IP67 | 23.0 |

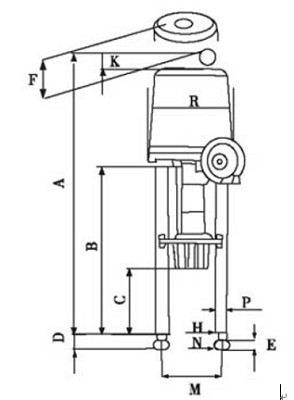

| 型號 | 外形尺寸 | |||||||||
| A | B | C | D | E | F | H | M | P | R | |
| PSL-202 PSL-204 |
459 | 237 | 116 | 35 | 30 | 120 | ￠16 | 100 | φ20 | φ177 |
| PSL-208 | 560 | 256 | 120 | 35 | 35 | 150 | ￠16 | 100 | φ20 | φ197 |
| PSL-210 | 560 | 256 | 120 | 35 | 35 | 150 | ￠16 | 118 | φ20 | φ197 |
| PSL-312 PSL-316 PSL-320 PSL-325 |
788 | 450 | 174 | 45 | 25 | 230 | ￠20 | 155 | Φ32 | Φ218 |
